Shangin Milling

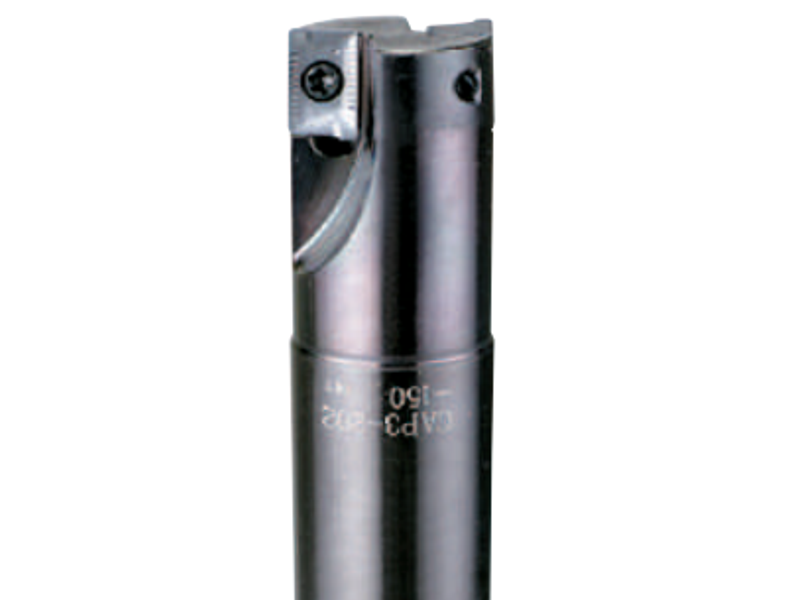

Shangin CAP Shoulder Mill (Holder)
Workpiece material (ISO)
P · SteelM · StainlessN · Non-ferrous
Workpiece material
Material applicability
P · SteelM · StainlessN · Non-ferrous
Specifications
Sizes & part numbers
🔍 Click to zoom Dimension key
Shank / Imperial
L Overall length
ØD Cutting diameter
Ød Shank diameter
L1 Neck length
L Overall length
ØD Cutting diameter
Ød Shank diameter — Not currently stored per-row — see the spec sheet PDF or order code for the exact shank size.
M Mount thread — Order-code encoded — not currently stored per-row; see the spec sheet PDF for the exact thread size.
1
16
17
18
19
20
21
24
25
26
32
33
35
40
50
63
66
80
100
APKT1003..
APKT1604
APKT1604..
Dry
Thru-coolant
No sizes match those filters.
Widen a range or clear a field. Need a size not listed? Contact us →
| ORDER NO. | D | OAL | SHANK | NECK L | TEETH | ACCEPTED INSERT | SPECS |
|---|---|---|---|---|---|---|---|
| CAP3-162-S16-100 | 16 mm | 100 | 16 | 28 | 2 | APKT1003.. | Dry |
| CAP3-162-A16-100 | 16 mm | 100 | 16 | 28 | 2 | APKT1003.. | Thru-coolant |
| CAP3-162-S16-150 | 16 mm | 150 | 16 | 28 | 2 | APKT1003.. | Dry |
| CAP3-162-A16-150 | 16 mm | 150 | 16 | 28 | 2 | APKT1003.. | Thru-coolant |
| CAP3-162-S16-200 | 16 mm | 200 | 16 | 28 | 2 | APKT1003.. | Dry |
| CAP3-172-S16-150 | 17 mm | 150 | 16 | 26 | 2 | APKT1003.. | Dry |
| CAP3-172-S16-200 | 17 mm | 200 | 16 | 26 | 2 | APKT1003.. | Dry |
| CAP3-182-S20-100 | 18 mm | 100 | 20 | 30 | 2 | APKT1003.. | Dry |
| CAP3-182-S20-150 | 18 mm | 150 | 20 | 30 | 2 | APKT1003.. | Dry |
| CAP3-182-S20-200 | 18 mm | 200 | 20 | 30 | 2 | APKT1003.. | Dry |
| CAP3-192-S20-120 | 19 mm | 120 | 20 | 30 | 2 | APKT1003.. | Dry |
| CAP3-202-S20-100 | 20 mm | 100 | 20 | 30 | 2 | APKT1003.. | Dry |
| CAP3-203-S20-100 | 20 mm | 100 | 20 | 30 | 3 | APKT1003.. | Dry |
| CAP3-203-A20-100 | 20 mm | 100 | 20 | 30 | 3 | APKT1003.. | Thru-coolant |
| CAP3-202-S20-150 | 20 mm | 150 | 20 | 30 | 2 | APKT1003.. | Dry |
| CAP3-203-S20-150 | 20 mm | 150 | 20 | 30 | 3 | APKT1003.. | Dry |
| CAP3-203-A20-150 | 20 mm | 150 | 20 | 30 | 3 | APKT1003.. | Thru-coolant |
| CAP3-202-S20-200 | 20 mm | 200 | 20 | 30 | 2 | APKT1003.. | Dry |
| CAP3-203-S20-200 | 20 mm | 200 | 20 | 30 | 3 | APKT1003.. | Dry |
| CAP3-212-S20-120 | 21 mm | 120 | 20 | 30 | 2 | APKT1003.. | Dry |
| CAP3-212-S20-150 | 21 mm | 150 | 20 | 30 | 2 | APKT1003.. | Dry |
| CAP3-213-S20-150 | 21 mm | 150 | 20 | 30 | 3 | APKT1003.. | Dry |
| CAP3-212-S20-200 | 21 mm | 200 | 20 | 30 | 2 | APKT1003.. | Dry |
| CAP3-213-S20-200 | 21 mm | 200 | 20 | 30 | 3 | APKT1003.. | Dry |
| CAP4-242-S25-125 | 24 mm | 125 | 25 | 40 | 2 | APKT1604.. | Dry |
| CAP3-253-S25-120 | 25 mm | 120 | 25 | 30 | 3 | APKT1003.. | Dry |
| CAP4-252-S25-125 | 25 mm | 125 | 25 | 40 | 2 | APKT1604.. | Dry |
| CAP3-253-S25-150 | 25 mm | 150 | 25 | 30 | 3 | APKT1003.. | Dry |
| CAP3-253-A25-150 | 25 mm | 150 | 25 | 30 | 3 | APKT1003.. | Thru-coolant |
| CAP4-252-S25-150 | 25 mm | 150 | 25 | 40 | 2 | APKT1604.. | Dry |
| CAP3-253-S25-200 | 25 mm | 200 | 25 | 30 | 3 | APKT1003.. | Dry |
| CAP4-252-S25-200 | 25 mm | 200 | 25 | 40 | 2 | APKT1604.. | Dry |
| CAP3-263-S25-150 | 26 mm | 150 | 25 | 30 | 3 | APKT1003.. | Dry |
| CAP3-264-S25-150 | 26 mm | 150 | 25 | 30 | 4 | APKT1003.. | Dry |
| CAP4-262-S25-150 | 26 mm | 150 | 25 | 30 | 2 | APKT1604.. | Dry |
| CAP3-263-S25-200 | 26 mm | 200 | 25 | 30 | 3 | APKT1003.. | Dry |
| CAP3-264-S25-200 | 26 mm | 200 | 25 | 30 | 4 | APKT1003.. | Dry |
| CAP4-262-S25-200 | 26 mm | 200 | 25 | 30 | 2 | APKT1604.. | Dry |
| CAP4-262-S25-250 | 26 mm | 250 | 25 | 30 | 2 | APKT1604.. | Dry |
| CAP3-324-S32-150 | 32 mm | 150 | 32 | 40 | 4 | APKT1003.. | Dry |
| CAP3-324-A32-150 | 32 mm | 150 | 32 | 40 | 4 | APKT1003.. | Thru-coolant |
| CAP4-323-S32-150 | 32 mm | 150 | 32 | 45 | 3 | APKT1604.. | Dry |
| CAP3-324-S32-200 | 32 mm | 200 | 32 | 40 | 4 | APKT1003.. | Dry |
| CAP4-323-S32-200 | 32 mm | 200 | 32 | 45 | 3 | APKT1604.. | Dry |
| CAP4-323-S32-250 | 32 mm | 250 | 32 | 45 | 3 | APKT1604.. | Dry |
| CAP4-333-S32-150 | 33 mm | 150 | 32 | 35 | 3 | APKT1604.. | Dry |
| CAP4-333-S32-200 | 33 mm | 200 | 32 | 35 | 3 | APKT1604.. | Dry |
| CAP4-333-S32-250 | 33 mm | 250 | 32 | 35 | 3 | APKT1604.. | Dry |
| CAP4-333-S32-300 | 33 mm | 300 | 32 | 35 | 3 | APKT1604.. | Dry |
| CAP4-352-S32-150 | 35 mm | 150 | 32 | 35 | 2 | APKT1604.. | Dry |
| CAP4-353-S32-150 | 35 mm | 150 | 32 | 35 | 3 | APKT1604.. | Dry |
| CAP4-352-S32-200 | 35 mm | 200 | 32 | 35 | 2 | APKT1604.. | Dry |
| CAP4-353-S32-200 | 35 mm | 200 | 32 | 35 | 3 | APKT1604.. | Dry |
| CAP3-162-MD14 | 16 mm | 25 | - | - | 2 | APKT1003.. | Dry |
| CAP3-172-MD14 | 17 mm | 25 | - | - | 2 | APKT1003.. | Dry |
| CAP3-182-MD14 | 18 mm | 25 | - | - | 2 | APKT1003.. | Dry |
| CAP3-202-MD18 | 20 mm | 30 | - | - | 2 | APKT1003.. | Dry |
| CAP3-202-AMD18 | 20 mm | 30 | - | - | 2 | APKT1003.. | Thru-coolant |
| CAP3-203-MD18 | 20 mm | 30 | - | - | 3 | APKT1003.. | Dry |
| CAP3-203-AMD18 | 20 mm | 30 | - | - | 3 | APKT1003.. | Thru-coolant |
| CAP3-212-MD18 | 21 mm | 30 | - | - | 2 | APKT1003.. | Dry |
| CAP3-212-AMD18 | 21 mm | 30 | - | - | 2 | APKT1003.. | Thru-coolant |
| CAP3-213-MD18 | 21 mm | 30 | - | - | 3 | APKT1003.. | Dry |
| CAP3-213-AMD18 | 21 mm | 30 | - | - | 3 | APKT1003.. | Thru-coolant |
| CAP3-253-MD23 | 25 mm | 35 | - | - | 3 | APKT1003.. | Dry |
| CAP3-263-MD23 | 26 mm | 35 | - | - | 3 | APKT1003.. | Dry |
| CAP3-264-MD23 | 26 mm | 35 | - | - | 4 | APKT1003.. | Dry |
| CAP4-323-MD29 | 32 mm | 43 | - | - | 3 | APKT1604.. | Dry |
| CAP3-355-MD29 | 35 mm | 43 | - | - | 5 | APKT1003.. | Dry |
| CAP4-403-16.0 | 40 mm | 40 | - | - | 3 | APKT1604.. | Dry |
| CAP4-403-22.0 | 40 mm | 50 | - | - | 3 | APKT1604.. | Dry |
| CAP4-403-25.4 | 40 mm | 50 | - | - | 3 | APKT1604.. | Dry |
| CAP3-506-22.0 | 50 mm | 40 | - | - | 6 | APKT1003.. | Dry |
| CAP4-504-22.0 | 50 mm | 50 | - | - | 4 | APKT1604.. | Dry |
| CAP4-504-A22.0 | 50 mm | 50 | - | - | 4 | APKT1604.. | Thru-coolant |
| CAP4-505-22.0 | 50 mm | 50 | - | - | 5 | APKT1604.. | Dry |
| CAP4-505-A22.0 | 50 mm | 50 | - | - | 5 | APKT1604.. | Thru-coolant |
| CAP4-504-25.4 | 50 mm | 50 | - | - | 4 | APKT1604.. | Dry |
| CAP4-505-25.4 | 50 mm | 50 | - | - | 5 | APKT1604.. | Dry |
| CAP3-638-22.0 | 63 mm | 40 | - | - | 8 | APKT1003.. | Dry |
| CAP4-635-22.0 | 63 mm | 50 | - | - | 5 | APKT1604.. | Dry |
| CAP4-635-A22.0 | 63 mm | 50 | - | - | 5 | APKT1604.. | Thru-coolant |
| CAP4-635-25.4 | 63 mm | 50 | - | - | 5 | APKT1604.. | Dry |
| CAP4-665-25.4 | 66 mm | 50 | - | - | 5 | APKT1604.. | Dry |
| CAP4-806-27.0 | 80 mm | 50 | - | - | 6 | APKT1604.. | Dry |
| CAP4-806-A27.0 | 80 mm | 50 | - | - | 6 | APKT1604.. | Thru-coolant |
| CAP4-806-25.4 | 80 mm | 50 | - | - | 6 | APKT1604.. | Dry |
| CAP4-806-31.75 | 80 mm | 50 | - | - | 6 | APKT1604.. | Dry |
| CAPW4-806-25.4 | 80 mm | 50 | - | - | 6 | APKT1604.. | Dry |
| CAP4-1008-32.0 | 100 mm | 50 | - | - | 8 | APKT1604.. | Dry |
| CAP4-1008-31.75 | 100 mm | 50 | - | - | 8 | APKT1604.. | Dry |
| CAPW4-1007-31.75 | 100 mm | 50 | - | - | 7 | APKT1604.. | Dry |
| CAP4-I082-MD23 | 1″ | 1.378 | - | - | 2 | APKT1604 | Dry |
| CAP4-I082-S08-48T | 1″ | 6 | 1 | 1.789 | 2 | APKT1604 | Dry |
| CAP4-I082-U08-48T | 1″ | 6 | 1 | 1.789 | 2 | APKT1604 | Dry |
| CAP4-I082-S08-64T | 1″ | 8 | 1 | 1.789 | 2 | APKT1604 | Dry |
Compatibility
Compatible inserts
APKT1003 series
APKT1604 series
Compatibility derived from the standard insert size code — uses standard APMT/APGT naming. See each linked page for the exact grade and chipbreaker codes.
